Dostatečná vzdálenost

Jak

• je to elektrická izolace mezi LPS a jakýmikoli jinými vodivými částmi
• tato izolace od LPS může být zajištěna
  • vzduchem (vzájemným odstupem vodivých částí)
  • plastem (distančními podpěrami, izolací vysokonapěťových vodičů)
  • jinými nevodivými materiály (cihly, dřevo, apod.) ⁽¹⁾
• každá z uvedených variant izolace pak má jiné charakteristické koeficienty pro výpočet dostatečné vzdálenosti
• ČNP: dostatečná vzdálenost každopádně není jen jedno číslo (jedna hodnota), platná kdekoli pro celý LPS; je to proměnná hodnota, která se mění:
  • se vzdáleností od uzemnění (od potenciálu země)
  • s počtem a rozestupy svodů
  • s množstvím propojů LPS
• v každém místě jímací soustavy je tudíž hodnota dostatečné vzdálenosti jiná
• dostatečné vzdálenosti není nutno řešit (a dodržovat) u staveb s kovovými nebo s železobetonovými konstrukcemi ⁽²⁾; toho pak lze využívat např. pro "zvednutí" úrovně potencálu země do vyšších pater objektu
• dostatečné vzdálenosti lze zjistit pouze výpočtem, nikoli "střelbou od pasu"

Proč

• srov. § 26 odst. 4 vyhlášky č. 146/2024 Sb.
• ČSN EN 62305-3 ed. 2, Úvod
• ČSN EN 62305-3 ed. 2, čl. 3.28
• ČSN EN 62305-3 ed. 2, čl. 6.3.1
• ČSN EN 62305-3 ed. 2, čl. 6.3.1
• ČSN EN 62305-3 ed. 2, čl. E.6.3.1
• ČSN EN 62305-3 ed. 2, čl. E.6.3.1 ⁽¹⁾
• ČSN EN 62305-3 ed. 2, čl. 6.3.1 ⁽²⁾

¹ Norma tyto materiály v souvislosti s dostatečnou vzdáleností definuje jako nevodivé.

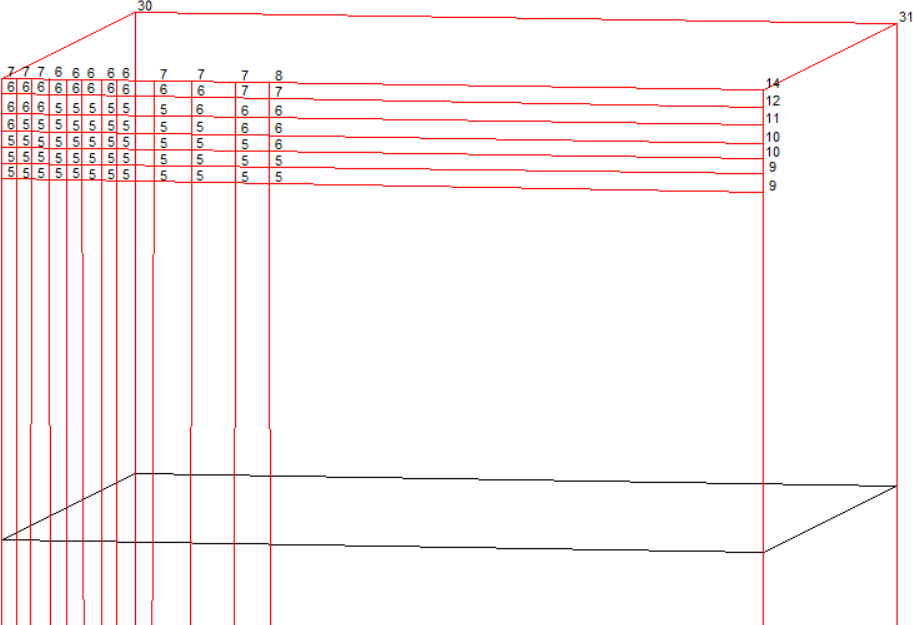

² Pozn.: Mám za to, že tomu tak je proto, že pokud je větší souvislý kovový povrch, či armování v železobetonu, tak tyto obsahují tolik vodivých částí, tak velkého celkového průřezu, že se v nich bleskový proud "rozleje", čímž se sníží jeho účinky. Velmi názorně to lze vidět při namodelování v nějakém programu simulujícím dostatečné vzdálenosti, viz obrázek níže. Čím hustší síť se vytvoří, tím menší dostatečné vzdálenosti vyjdou. Ta hutší síť vlevo je s roztečí cca 20 cm, ta méně hustá cca 50 cm. A i s takovými rozstupy je dostatečná vzdálenost pro pevný materiál cca 5 cm, tzn. že v podstatě přeskok vně betonu nehrozí. V případě plného kovového povrchu bude dostatečná vzdálenost pro vzduch poloviční, ale navíc s mnohem hustší sítí, takže nejspíš prakticky i nulová:
