511 Soulad s normami 511.1 Obecně
Každá část zařízení musí vyhovovat požadavkům odpovídajících evropských norem (EN) nebo harmonizačních dokumentů (HD) nebo národních norem, kterými byly implementovány HD.
511 Soulad s normami 511.1 Obecně
V případě absence odpovídajících EN nebo HD musí být elektrické zařízení v souladu s příslušnou národní normou.
511 Soulad s normami 511.1 Obecně
V ostatních případech, na základě rozhodnutí národního komitétu, je dovoleno využití požadavků obsažených v normách IEC, které nejsou schváleny v CENELEC, nebo norem platných v dalších zemích.
512 Provozní podmínky a vnější vlivy 512.1 Provozní podmínky 512.1.4 Výkon
POZNÁMKA Koeficient soudobosti IEV 691-10-03 je poměr, vyjádřený buď číselně nebo procentuálně soudobého maximálního odebíraného výkonu skupiny elektrických spotřebičů nebo odběratelů v určeném období k součtu jejich jednotlivých maximálních odebíraných výkonů v tomto období.
514 Označování 514.3 Značení vodičů 514.3.1.Z1 Nulový vodič nebo střední vodič
Nulové vodiče nebo střední vodiče musí být v celé délce označeny modrou barvou.
514 Označování 514.3 Značení vodičů 514.3.1.Z2 Ochranný vodič
Ochranné vodiče musí být označeny barevnou kombinací zelená/žlutá a tato kombinace barev nesmí být použita pro žádný jiný účel.
514 Označování 514.5 Schémata12) a dokumentace
12) POZNÁMKA K TÉTO NORMĚ Ke každému novému elektrickému zařízení musí být dodána dodavatelem v potřebném rozsahu dokumentace umožňující stavbu, provoz, údržbu a revize zařízení, jakož i výměnu jednotlivých částí zařízení a další rozšiřování zařízení.
514 Označování 514.5 Schémata a dokumentace 514.5.1 Kde je to vhodné, musí být použity schémata zapojení, diagramy nebo tabulky v souladu s EN 61346-1(1) a souboru EN 61082, (...)
Pro jednoduché instalace je dovoleno uvést uvedené údaje ve specifikaci.
POZNÁMKA Schémata a dokumenty musí obsahovat především tyto údaje:
‒ typ a průřez vodičů;
‒ délku obvodů;
‒ druh a typ ochranných zařízení;
‒ jmenovitý proud nebo nastavení ochranných zařízení;
‒ určený zkratový proud a zkratovou odolnost ochranných zařízení.
Tyto informace musí být poskytnuty pro každý obvod instalace.
Příloha ZA (informativní) Vnější vlivy ZA.1 Elektrická zařízení musí být vybrána a instalována v souladu s požadavky tabulky ZA 1 (...)
Příloha ZA (informativní) Vnější vlivy ZA.4 Výběr zařízení podle vnějších vlivů je nezbytný nejen pro správnou funkci, ale také pro zajištění spolehlivosti ochranných opatření pro zajištění bezpečnosti v souladu s obecnými pravidly uvedenými v HD 384/60364.
Příloha ZA (informativní) Vnější vlivy ZA.4 POZNÁMKA Slovo „normální“ vyskytující se v třetím sloupci tabulky znamená, že vybrané elektrické zařízení podle obecně platných výrobkových norem splňuje požadavky uvedené v tabulce.
Příloha ZA (informativní) Vnější vlivy
Tabulka ZA.1 – Charakteristiky vnějších vlivů
AM-1: Harmonické frekvence, meziharmonické frekvence
AM-1-1: Kontrolovaná úroveň
Musí se zabezpečit, aby se kontrolovaná úroveň nezhoršila
Nižší, než je uvedeno v tabulce 1, EN 61000-2-2:2002
Příloha ZA (informativní) Vnější vlivy
Tabulka ZA.1 – Charakteristiky vnějších vlivů
AM-1: Harmonické frekvence, meziharmonické frekvence
AM-1-2: Normální úroveň
Zvláštní opatření v návrhu instalace (například filtry)
V souladu s tabulkou 1, EN 61000-2-2:2002
Příloha ZA (informativní) Vnější vlivy
Tabulka ZA.1 – Charakteristiky vnějších vlivů
AM-1: Harmonické frekvence, meziharmonické frekvence
AM-1-3: Vysoká úroveň
Zvláštní opatření v návrhu instalace (například filtry)
Místně vyšší, než je uvedeno v tabulce 1, EN 61000-2-2:2002
Příloha ZA (informativní) Vnější vlivy
Tabulka ZA.1 – Charakteristiky vnějších vlivů
Vnější vliv AQ3: Je-li ochrana před bleskem důležitá, provede se podle souboru EN 62305.
Příloha ZA (informativní) Vnější vlivy
Tabulka ZA.1 – Charakteristiky vnějších vlivů
BA: Schopnost osob
BA2: Děti
Děti v místech pro ně určených, například školky, mateřské školy, atd.
Příloha ZA (informativní) Vnější vlivy
Tabulka ZA.1 – Charakteristiky vnějších vlivů
BA: Schopnost osob
BA3: Invalidé
Osoby, které nejsou zcela fyzicky a duševně schopné (nemocné a staré osoby).
Podle povahy postižení.
Příloha ZA (informativní) Vnější vlivy
Tabulka ZA.1 – Charakteristiky vnějších vlivů
BA: Schopnost osob
BA4: Osoba poučená
Osoby odpovídajícím způsobem poučené nebo pracující pod dohledem osob znalých, které umožňuje se vyhnout nebezpečí úrazu elektrickým proudem (operátoři a údržbáři).
Elektrotechnické pracovní prostory.
Příloha ZA (informativní) Vnější vlivy
Tabulka ZA.1 – Charakteristiky vnějších vlivů
BA: Schopnost osob
BA5: Osoba znalá
Zařízení, která nejsou chráněna proti přímému dotyku, jsou povolena výhradně na místech, která jsou přístupná pouze řádně označeným osobám oprávněným osobám s technickými znalostmi nebo dostatečným zkušenostmi, které jim umožní vyhnout se nebezpečí, které elektřina smí způsobit (inženýři a technici).
Uzavřené elektrotechnické pracovní prostory.
Příloha ZA (informativní) Vnější vlivy
Tabulka ZA.1 – Charakteristiky vnějších vlivů
BD: Podmínky pro evakuaci v případě nebezpečí
BD1: Malý počet osob/snadný odchod
Malý počet osob, snadné podmínky pro evakuaci.
Normální.
Příloha ZA (informativní) Vnější vlivy
Tabulka ZA.1 – Charakteristiky vnějších vlivů
BD: Podmínky pro evakuaci v případě nebezpečí
BD2: Malý počet osob/obtížný odchod
Malý počet osob, obtížné podmínky pro evakuaci.
Vícepodlažní budovy.
Příloha ZA (informativní) Vnější vlivy
Tabulka ZA.1 – Charakteristiky vnějších vlivů
BD: Podmínky pro evakuaci v případě nebezpečí
BD3: Vysoký počet osob/snadný odchod
Vysoký počet osob, snadné podmínky pro evakuaci.
Místa přístupná veřejnosti (divadla, kina, obchodní domy apod.)
Příloha ZA (informativní) Vnější vlivy
Tabulka ZA.1 – Charakteristiky vnějších vlivů
BD: Podmínky pro evakuaci v případě nebezpečí
BD4: Vysoký počet osob/obtížný odchod
Vysoký počet osob, obtížné podmínky pro evakuaci.
Vícepodlažní budovy přístupné veřejnosti (hotely, nemocnice apod.)

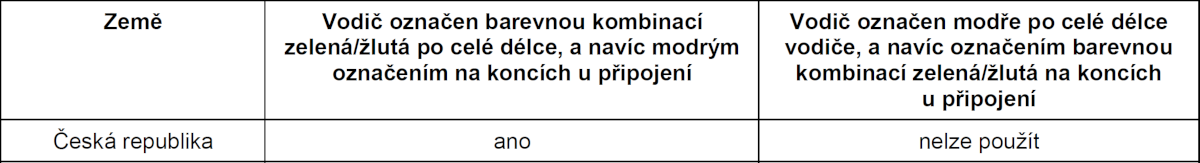

Příloha ZB (informativní) Způsoby označení vodičů PEN v různých zemích
Příloha ZD (normativní) Zvláštní národní podmínky 514.3.Z4 ČESKÁ REPUBLIKA
Užití modrého vodiče k jiným účelům než jako vodiče nulového nebo středního není dovoleno.
