521 Druhy elektrických vedení 521.5 Obvody střídavého proudu – elektromagnetické účinky (ochrana před vířivými proudy) 521.5.1 Vodiče střídavých obvodů instalované ve feromagnetických krytech musí být uspořádány tak, aby všechny vodiče každého obvodu, včetně ochranných vodičů každého obvodu byly umístěny ve stejném krytu. Tam, kde takové vodiče do ocelového krytu vstupují, musí být uspořádány tak, aby byly feromagnetickými materiály obklopeny všechny společně.
521 Druhy elektrických vedení 521.7 Několik obvodů v jednom kabelu
Několik obvodů se povoluje vést v jenom kabelu, jestliže všechny vodiče jsou izolovány na nejvyšší jmenovité napětí, které je v kabelu použito.
521 Druhy elektrických vedení 521.8 Uspořádání obvodů 521.8.2 Použití společného nulového vodiče pro více hlavních obvodů se nedovoluje. Nicméně jednofázové střídavé koncové obvody mohou být tvořeny jedním vodičem vedení a nulovým vodičem jednoho vícefázového střídavého obvodu pouze s jedním nulovým vodičem za předpokladu, že uspořádání obvodů je zřejmé. Tento vícefázový obvod musí být odpojitelný pomocí odpojovacího přístroje odpovídajícího 536.2.2, který odpojí všechny pracovní vodiče.
522 Volba a zřizování vedení s ohledem na vnější vlivy 522.2 Vnější zdroje tepla 522.2.1 Aby bylo zabráněno škodlivým vlivům tepla z vnějších zdrojů, musí se k ochraně vedení použít níže uvedené metody nebo metody, které jsou stejně účinné:
– stínění proti teplu;
– umístění v dostatečné vzdálenosti od zdroje tepla;
– volba součástí vedení s náležitým ohledem na přídavné oteplení, které se může objevit;
– místní zesílení izolačního materiálu, např. izolačními návleky odolnými proti teplu.
522 Volba a zřizování vedení s ohledem na vnější vlivy 522.11 Sluneční záření (AN) a ultrafialové záření
Tam, kde zkušenosti prokázaly nebo je možno předpokládat střední sluneční záření (AN2) nebo ultrafialové záření, musí být zvolena a nainstalována vedení pro tyto podmínky vhodného provedení, nebo musí být vedení vybavena odpovídajícím stíněním.
523 Dovolené proudy 523.1 Proud, který má být kterýmkoliv vodičem za normálního provozu dlouhodobě veden, musí být takový, aby nebyla překročena teplotní mez pro izolaci. Tento požadavek je splněn, jestliže se uplatní meze uvedené v tabulce 52.1 pro jednotlivé druhy izolací. Hodnota proudu musí být zvolena v souladu s 523.2, nebo musí být určena podle 523.3.
523 Dovolené proudy 523.2 Požadavek 523.1 se považuje za splněný, pokud proud izolovaných vodičů a kabelů bez pancíře nepřekročí příslušné hodnoty vybrané z tabulek v příloze B podle způsobu uložení v tabulce A.52.3, které jsou upraveny korekčními součiniteli v příloze B. Dovolené proudy uvedené v příloze B jsou poskytnuty jako orientační údaje.
523 Dovolené proudy 523.3 Odpovídající hodnoty dovolených proudů je možno také určit, jak je popsáno v souboru IEC 60287 nebo na základě zkoušky, nebo výpočtem s použitím uznávané a potvrzené metody. Pokud je to třeba, musí se počítat s charakterem zatížení a pro kabely uložené v zemi s účinným měrným tepelným odporem půdy.
523 Dovolené proudy 523.6 Počet zatížených vodičů 523.6.3 Jestliže je obsah harmonických větší než 15 % základního proudu vedení (proudu základní harmonické), nesmí být průřez nulového vodiče nižší než průřez fázových vodičů.
523 Dovolené proudy 523.6 Počet zatížených vodičů 523.6.3 Tepelné účinky v důsledku výskytu harmonických proudů a odpovídající redukční součinitele pro vyšší harmonické proudy jsou uvedeny v příloze E.
523 Dovolené proudy 523.6 Počet zatížených vodičů 523.6.4 S vodiči PEN se musí počítat stejným způsobem jako s nulovými vodiči.
524 Průřezy vodičů 524.2 Průřez nulového vodiče 524.2.1 Průřez nulového vodiče, pokud je použit, musí odpovídat průřezu vodičů vedení (fázových vodičů) ve třífázových obvodech, u kterých je pravděpodobné, že povedou třetí a liché násobky třetí harmonické proudů a celkové harmonické zkreslení je mezi 15 % a 33 %.
POZNÁMKA S takovou úrovní harmonických je třeba počítat např. v obvodech napájejících svítidla včetně výbojek, jako je zářivkové osvětlení.
524 Průřezy vodičů 524.2 Průřez nulového vodiče 524.2.2 Pokud podíl třetí a liché násobky třetí harmonické proudů je vyšší než 33 %, může být třeba průřez nulového vodiče zvětšit (viz 523.6.3 a příloha E).
POZNÁMKA 1 Takové úrovně se objevují např. v obvodech určených pro IT (informační technologie).
Příloha A (normativní) Způsoby instalací Tabulka A.52.3 – Příklady způsobů uložení vedení a jejich označení pro určení proudové zatížitelnosti q Zařazení kabelů přímo uložených v zemi do této položky je vyhovující, jestliže měrný tepelný odpor půdy je řádově roven 2,5 K⋅m/W. Pro nižší měrné tepelné odpory půdy jsou dovolené proudy kabelů přímo uložených v zemi podstatně vyšší než těch, které jsou uloženy v trubkách nebo protahovacích kanálech.
Příloha B (informativní) Dovolené proudy B.52.2.3 Korekční součinitele v tabulkách B.52.14 a B.52.15 neuvažují zvýšení teploty, pokud k němu dojde v důsledku slunečního nebo infračerveného záření. Jestliže jsou kabely nebo izolované vodiče takovému záření vystaveny, může se dovolený proud odvodit metodami uvedenými v souboru IEC 60287.
Příloha B (informativní) Dovolené proudy B.52.3 Tepelný odpor půdy
Dovolené proudy kabelů uložených v zemi uvedené v tabulkách této přílohy jsou stanoveny za předpokladu, že měrný tepelný odpor půdy je 2,5 K⋅m/W. Tuto hodnotu se doporučuje použít z důvodu opatrnosti při celosvětovém použití, jestliže typ půdy a zeměpisná poloha nejsou určeny (viz IEC 60287-3-1).
Příloha B (informativní) Dovolené proudy B.52.3 Tepelný odpor půdy
V místech, kde je skutečný měrný tepelný odpor půdy vyšší než 2,5 K⋅m/W, musí být provedeno odpovídající snížení dovolených proudů nebo půda bezprostředně okolo kabelů se musí nahradit vhodnějším materiálem. Takové případy se obvykle mohou vyskytnout u velmi suchých půd.
Příloha B (informativní) Dovolené proudy B.52.6 Způsoby uložení B.52.6.1 Referenční způsoby d) Referenční způsob D1: Kabely uložené v přímém kontaktu s půdou, jejíž tepelný odpor je 2,5 K⋅m/W v hloubce 0,7 m (viz též B.52.3).
POZNÁMKA 2 U kabelů ukládaných do země je důležité omezit teplotu pláště. Jestliže se teplem pláště vysuší půda, měrný tepelný odpor se může zvýšit a kabel bude přetížen.
Příloha E (normativní) Účinky harmonických proudů na vyvážené trojfázové sítě E.52.1 Přepočítací součinitele na harmonické proudy ve čtyř a pěti žilových kabelech z nichž čtyři vedou proud
Mezi zařízení, která mohou způsobovat vznik harmonických proudů, jsou např. soubory zářivkových svítidel, zdroje stejnosměrného napájení, např. napájecí zdroje v počítačích.
Příloha NA (informativní) Informace k provádění elektrických vedení u elektrických instalací do 1 000 V NA.4 Způsoby kladení vedení NA.4.5 (521.N11) (k článku 521.10) Kabelová vedení NA.4.5.2 (521.N11.2) Uložení NA.4.5.2.5 (521.N11.2.5) Doporučuje se položené kabely opatřit v průběhu trasy (v kanálech, na lávkách apod.) trvanlivým označením ve vhodných vzdálenostech (asi 20 m); musí se však vždy označit v místech, kde se kabely křižují a odbočují, a na obou koncích. Při uložení v zemi se označují ve vzdálenostech přiměřeně větších.
Položené kabely řídicích, sdělovacích a zvláštních obvodů se označují jen na obou koncích kabelů.
Příloha NA (informativní) Informace k provádění elektrických vedení u elektrických instalací do 1 000 V NA.4 Způsoby kladení vedení NA.4.5 (521.N11) (k článku 521.10) Kabelová vedení NA.4.5.9 (521.N11.9) Kladení v budovách, v kabelových kanálech, ve tvárnicích a v troubách NA.4.5.9.4 (521.N11.9.4) Kladení kabelů ve tvárnicích a troubách (neelektroinstalačních trubkách) NA.4.5.9.4.1 (521.N11.9.4.1) Pro uložení kabelů lze použít tvárnic a trub (z betonu či z materiálu podobných vlastností) v úsecích, jejichž délka zaručuje bezpečné protažení kabelů bez poškození. Doporučuje se světlost otvoru přibližně 1,5 d, kde „d“ je vnější průměr kabelu.
Příloha NA (informativní) Informace k provádění elektrických vedení u elektrických instalací do 1 000 V NA.4 Způsoby kladení vedení NA.4.5 (521.N11) (k článku 521.10) Kabelová vedení NA.4.5.18 (521.N11.19) Ochrana kabelů před bludnými proudy
Zemní kabely s kovovým pláštěm, které jsou v souběhu nebo křižují dráhy železniční nebo tramvajové elektrizované stejnosměrnou trakční proudovou soustavou, se chrání před korozí způsobenou bludnými proudy podle ČSN 03 8371.
Příloha NA (informativní) Informace k provádění elektrických vedení u elektrických instalací do 1 000 V NA.5 Kladení vedení do stropů a podlah NA.5.3.14 Pro elektrická vedení nn dotýkající se vodivých částí (kovových konstrukcí, ocelové výztuže betonových konstrukcí, kovových trubek, žlabů, podlahových kanálů) nechráněných před úrazem elektrickým proudem podle ČSN 33 2000-4-41 se musí použít vodiče a kabely zkoušené napětím aspoň 4 kV; vodiče zkoušené napětím 2 kV se musí od takovýchto vodivých částí oddělit přepážkou z izolantu (např. izolační trubkou nebo izolační trubičkou) s předepsaným zkušebním napětím alespoň 2 kV.
Příloha G (informativní) Úbytek napětí v instalaci spotřebitele1
1 POZNÁMKA K TÉTO NORMĚ Podrobněji je otázka úbytků napětí ve vnitřních elektrických rozvodech v objektech bytové a občanské výstavby a v objektech s obdobným provozem, např. v administrativních budovách řešena v ČSN 33 2130 ed. 2.
Příloha G (informativní) Úbytek napětí v instalaci spotřebitele Maximální úbytek napětí

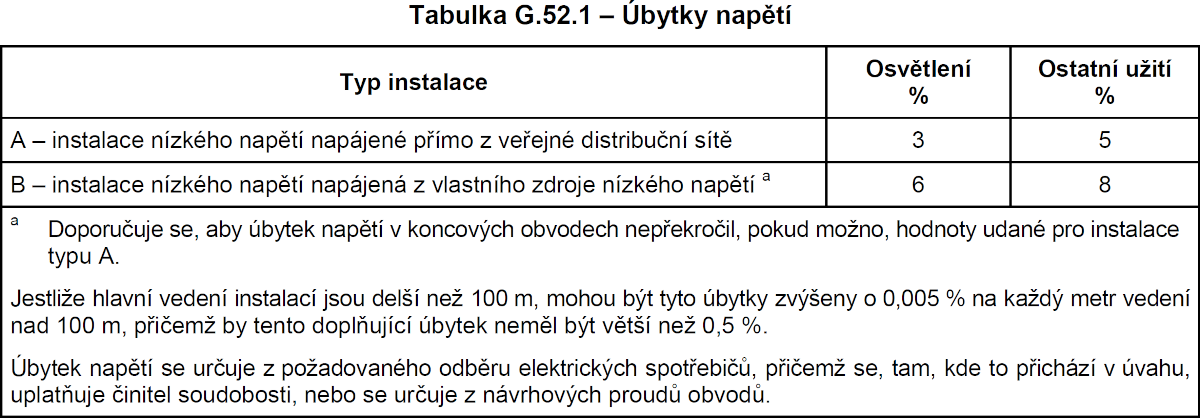

Úbytek napětí mezi počátkem instalace a jakýmkoliv odběrným bodem by neměl být větší než hodnoty v tabulce G.52.1 vyjádřené s ohledem na hodnoty jmenovitého napětí v instalaci.
Příloha G (informativní) Úbytek napětí v instalaci spotřebitele Maximální úbytek napětí
Příloha G (informativní) Úbytek napětí v instalaci spotřebitele Maximální úbytek napětí
Úbytky napětí mohou být určeny při použití následujícího vzorce:
Příloha NA (informativní) Informace k provádění elektrických vedení u elektrických instalací do 1 000 V NA.4 Způsoby kladení vedení NA.4.5 (521.N11) (k článku 521.10) Kabelová vedení NA.4.5.10 (521.N11.10) Souběhy kabelů ve vzduchu NA.4.5.10.2 (521.N11.10.2) Kabely se musí klást tak, aby nevznikaly v sousedních vedeních nežádoucí jevy způsobené indukčními, kapacitními a galvanickými vlivy. Otázkami kladení vedení z hlediska ochrany před elektromagnetickým rušením se zabývá ČSN 33 2000-4-444.
Příloha NA (informativní) Informace k provádění elektrických vedení u elektrických instalací do 1 000 V NA.4 Způsoby kladení vedení NA.4.5 (521.N11) (k článku 521.10) Kabelová vedení NA.4.5.10 (521.N11.10) Souběhy kabelů ve vzduchu NA.4.5.10.4 (521.N11.10.4) Jsou-li kabely na konstrukci vedle sebe, kladou se kabely do 1 000 V odděleně od kabelů nad 1 000 V. Jsou-li kabely nad sebou, dávají se kabely do 1 000 V obvykle pod kabely nad 1 000 V. Silové kabely nad 1 000 V mají být nad kabely řídícími (popř. sdělovacími a zvláštními). Jsou-li silové kabely nad 1 000 V uloženy opačně, musí být od kabelů pod 1 000 V nebo řídících, sdělovacích a zvláštních kabelů odděleny přepážkou (např. 20 mm silnou přepážkou z vláknitého silikátu, cihlami apod.) odolávající tepelným účinkům elektrického oblouku a zabraňující u kabelu za přepážkou překročení dovolené teploty při zkratu (viz ČSN 33 2000-4-43).

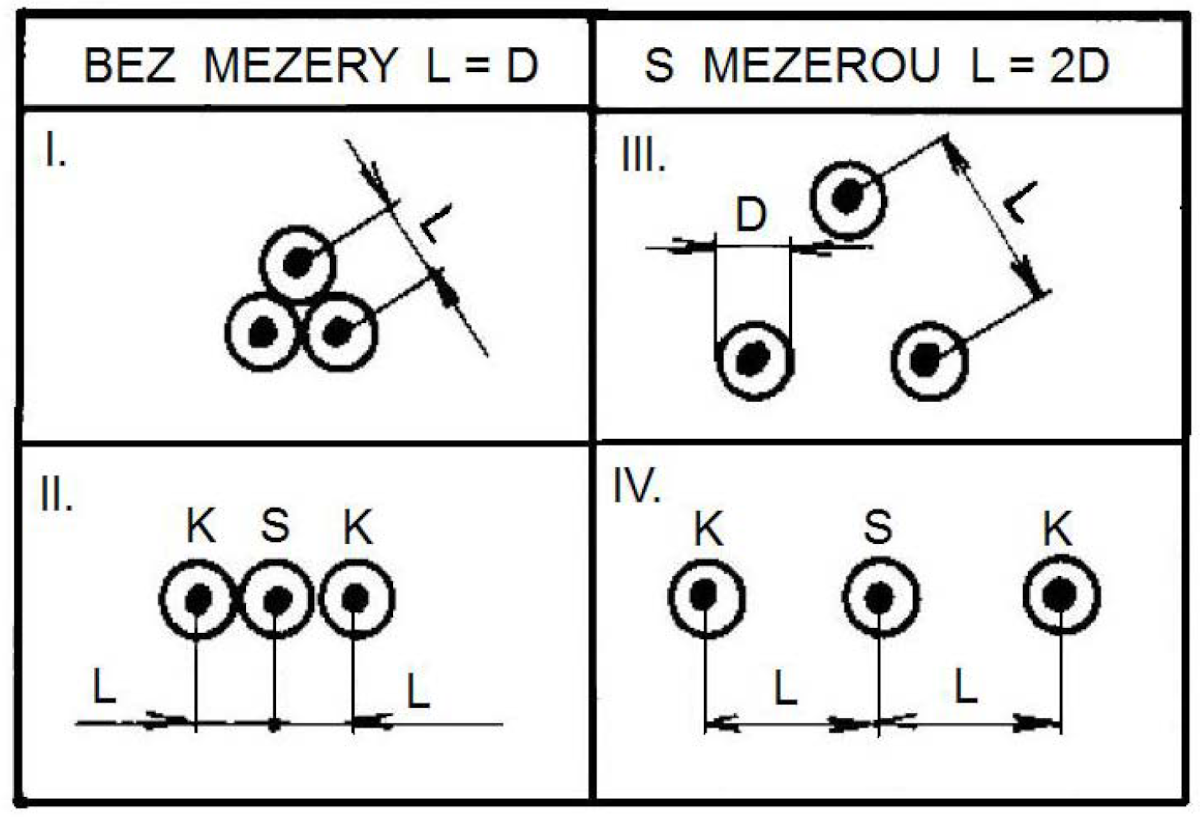

Příloha NA (informativní) Informace k provádění elektrických vedení u elektrických instalací do 1 000 V NA.4 Způsoby kladení vedení Obrázek NA.3 – Uspořádání jednožilových kabelů
Příloha NB (informativní) Ustanovení ČSN 33 2000-5-52:1998, které nespadá z hlediska napěťové úrovně vedení do náplně této normy NB.3 (521.N11.17) Kladení jednožilových kabelů nebo jejich souběh ve stavebních objektech
Jednožilové kabely položené ve stavebních objektech musí být spolehlivě zajištěny proti účinkům zkratových proudů. Doporučuje se uložení kabelů na kovových lávkách (roštech).
Příloha NB (informativní) Ustanovení ČSN 33 2000-5-52:1998, které nespadá z hlediska napěťové úrovně vedení do náplně této normy NB.3 (521.N11.17) Kladení jednožilových kabelů nebo jejich souběh ve stavebních objektech
Z důvodů snížení dynamických účinků při zkratu doporučuje se ukládat jednožilové kabely na lávky s mezerami v uspořádání III a IV (viz obrázek NA.3), zejména v sítích s větším zkratovým výkonem (nad 400 MVA při 22 kV, resp. nad 600 MVA při 35 kV).
Příloha NB (informativní) Ustanovení ČSN 33 2000-5-52:1998, které nespadá z hlediska napěťové úrovně vedení do náplně této normy NB.3 (521.N11.17) Kladení jednožilových kabelů nebo jejich souběh ve stavebních objektech

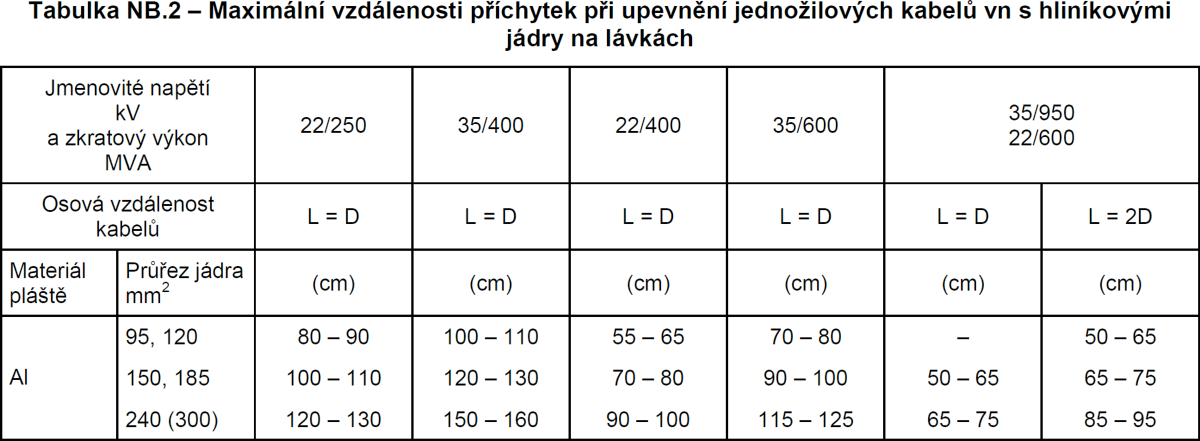

Vzdálenosti příchytek udává pro dané uspořádání kabelu a dané zkratové proudy výrobce kabelů.
Příloha NB (informativní) Ustanovení ČSN 33 2000-5-52:1998, které nespadá z hlediska napěťové úrovně vedení do náplně této normy NB.3 (521.N11.17) Kladení jednožilových kabelů nebo jejich souběh ve stavebních objektech
Kabely v uspořádání I se upevňují objímkami z magnetického materiálu (např. z pásového železa) kolem všech 3 kabelů.
Příloha NB (informativní) Ustanovení ČSN 33 2000-5-52:1998, které nespadá z hlediska napěťové úrovně vedení do náplně této normy NB.3 (521.N11.17) Kladení jednožilových kabelů nebo jejich souběh ve stavebních objektech
K upevnění kabelů v uspořádání III (viz obrázek NA.3) se doporučují dřevěné špalíky.
Příloha NB (informativní) Ustanovení ČSN 33 2000-5-52:1998, které nespadá z hlediska napěťové úrovně vedení do náplně této normy NB.3 (521.N11.17) Kladení jednožilových kabelů nebo jejich souběh ve stavebních objektech
Pro upevnění kabelů v uspořádání II a IV (viz obrázek NA.3) je nutno použít příchytek z nemagnetického materiálu (např. hliníkového pásu) buď samostatně pro každý kabel, nebo společně pro všechny 3 kabely.
Příloha NB (informativní) Ustanovení ČSN 33 2000-5-52:1998, které nespadá z hlediska napěťové úrovně vedení do náplně této normy NB.3 (521.N11.17) Kladení jednožilových kabelů nebo jejich souběh ve stavebních objektech
Při uložení soustav jednožilových kabelů na jednom roštu vedle sebe doporučuje se uspořádání I (viz obrázek NA.3); při uložení soustav nad sebou doporučuje se uspořádání II; přičemž svislá vzdálenost úložných rovin má být nejméně 25 cm.
Příloha NB (informativní) Ustanovení ČSN 33 2000-5-52:1998, které nespadá z hlediska napěťové úrovně vedení do náplně této normy NB.3 (521.N11.17) Kladení jednožilových kabelů nebo jejich souběh ve stavebních objektech
