557 Pomocné obvody 557.3 Požadavky na pomocné obvody 557.3.2 Napájení pomocných obvodů závislé na hlavním obvodu 557.3.2.1 Obecně
Pomocné obvody, jejichž napájení je závislé na hlavním střídavém obvodu, musí být s hlavním obvodem spojeny:
– přímo (viz obrázek 557.1); nebo
– přes usměrňovač (viz obrázek 557.2); nebo
– z transformátoru (viz obrázek 557.3).

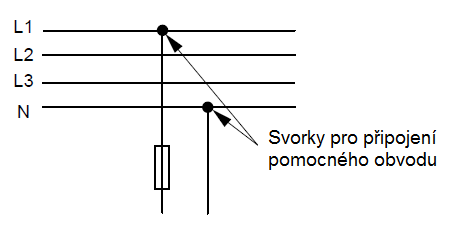

557 Pomocné obvody 557.3 Požadavky na pomocné obvody 557.3.2 Napájení pomocných obvodů závislé na hlavním obvodu Obrázek 557.1 – Pomocný obvod napájený přímo z hlavního obvodu

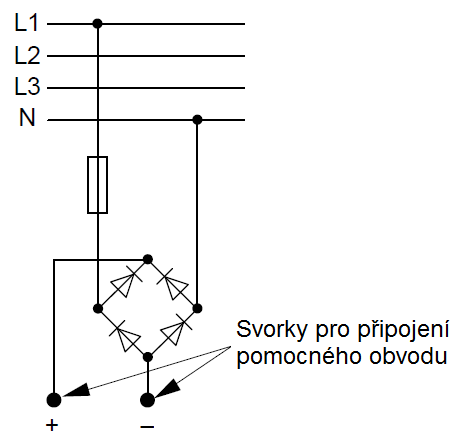

557 Pomocné obvody 557.3 Požadavky na pomocné obvody 557.3.2 Napájení pomocných obvodů závislé na hlavním obvodu Obrázek 557.2 – Pomocný obvod napájený z hlavního obvodu přes usměrňovač

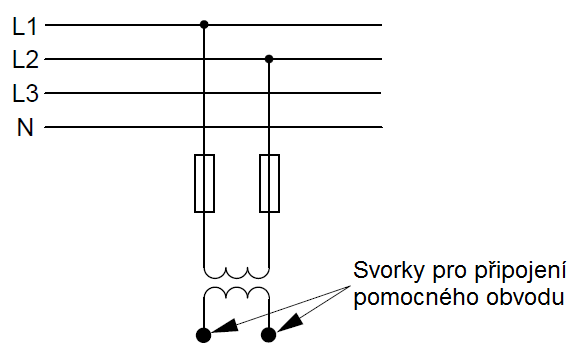

557 Pomocné obvody 557.3 Požadavky na pomocné obvody 557.3.2 Napájení pomocných obvodů závislé na hlavním obvodu Obrázek 557.3 – Pomocný obvod napájený z hlavního obvodu z transformátoru
557 Pomocné obvody 557.3 Požadavky na pomocné obvody 557.3.2 Napájení pomocných obvodů závislé na hlavním obvodu 557.3.2.1 Obecně
Doporučuje se, aby pomocné obvody napájející zejména elektronická zařízení nebo systémy nebyly napájeny přímo, ale alespoň prostřednictvím jednoduchého oddělení od hlavního obvodu.
557 Pomocné obvody 557.5 Požadavky na pomocné obvod používané pro měření 557.5.3 Pomocné obvody pro měření elektrických veličin prostřednictvím transformátoru 557.5.3.1 Proudový transformátor
Tam, kde je měřicí přístroj k hlavnímu obvodu připojen prostřednictvím proudového transformátoru, musí se brát v úvahu následující požadavky:
– ochranné přístroje přerušující obvod nesmějí být použity na sekundární straně transformátoru;
557 Pomocné obvody 557.5 Požadavky na pomocné obvod používané pro měření 557.5.3 Pomocné obvody pro měření elektrických veličin prostřednictvím transformátoru 557.5.3.1 Proudový transformátor
Aby se snížil vliv impedance vodičů na výsledky měření, měl by mít transformátor přednostně jmenovitý proud sekundární strany 1 A.
557 Pomocné obvody 557.5 Požadavky na pomocné obvod používané pro měření 557.5.3 Pomocné obvody pro měření elektrických veličin prostřednictvím transformátoru 557.5.3.2 Napěťový transformátor
Sekundární strana napěťového transformátoru musí být chráněna zkratovým ochranným přístrojem.
557 Pomocné obvody 557.6 Funkční hlediska 557.6.3 Opatření, aby se zabránilo ztrátě funkčnosti
Pomocný obvod sloužící ke speciálním účelům, u něhož je zájem na jeho spolehlivosti, budou vyžadovat zvážení dalších úprav návrhu, aby se pravděpodobnost poruch v jeho instalaci snížila na minimum. (...) Pro použití instalace a zařízení, které jsou přirozeně (vnitřně) odolné proti zkratu a zemnímu spojení, je třeba uvažovat s následujícím:
d) Uspořádáním kabelů bez kovového pláště se jmenovitým napětím alespoň 0,6/1 kV ( = napětí mezi vodičem a zemí, = napětí mezi vodiči neboli sdružené napětí).
