6 Požadavky a doporučení pro návrh 6.3 Určení umístění transformátoru a rozváděče metodou těžiště
Z důvodů úbytků napětí na vedení musí být hlavní distribuční transformátory a rozváděče umístěny s ohledem na stavební omezení tak, aby vzdálenosti k hlavním zátěžím byly co nejmenší.
6 Požadavky a doporučení pro návrh 6.4 Elektrická stanice HV/LV 6.4.3 Pracovní bod transformátoru
Maximální účinnost transformátoru je, jsou-li ztráty v železe a mědi stejné. K tomu dochází při menším zatížení, než je jmenovitý výkon transformátoru, obvykle mezi 30 % a 50 %.
6 Požadavky a doporučení pro návrh 6.6 Ztráty ve vedení 6.6.1 Úbytek napětí
Snížení úbytku napětí ve vedení je dosaženo snížením ztrát ve vedení.
Doporučení pro maximální úbytek napětí v instalaci jsou uvedeny v IEC 60364-5-52:2009, 525.
8 Energetická účinnost a systém managementu zátěže 8.3 Vstupy ze zátěží, senzorů a předpověď 8.3.1 Obecně 8.3.1.2 Požadavky na přesnost a rozsah měření

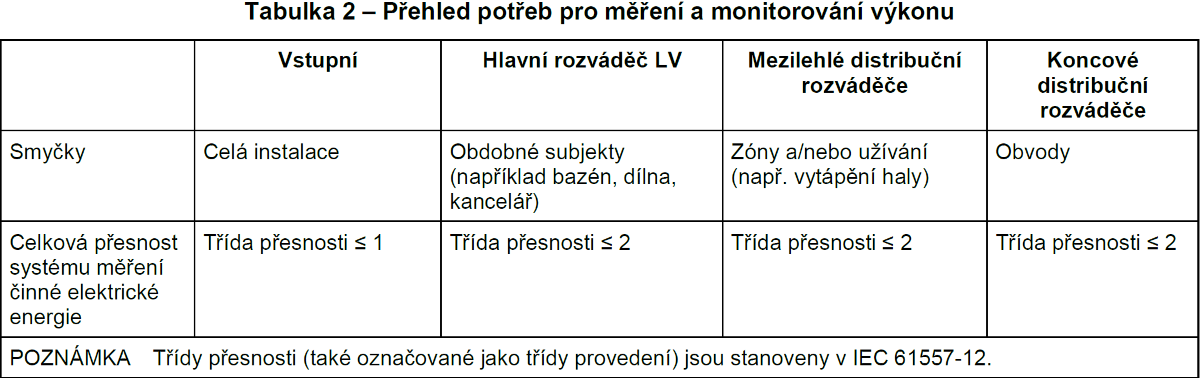

Tabulka 2 musí být použita pro stanovení minimální přesnosti elektrického měřicího zařízení.
8 Energetická účinnost a systém managementu zátěže 8.3 Vstupy ze zátěží, senzorů a předpověď 8.3.1 Obecně 8.3.1.2 Požadavky na přesnost a rozsah měření
10 Parametry pro implementování opatření v oblasti účinnosti 10.2 Účinnost opatření 10.2.2.2 Transformátory a reaktory
Transformátor musí být použit k seřízení napětí tak, aby spotřebič byl napájen jmenovitým napětím.
10 Parametry pro implementování opatření v oblasti účinnosti 10.2 Účinnost opatření 10.2.3 Implementace systémů managementu 10.2.3.4 Pokles napětí
Doporučený maximální úbytek napětí v instalaci spotřebitele je uveden v IEC 60364-5-52:2009, tabulka G.52.1.1
1 POZNÁMKA K TÉTO NORMĚ Podrobněji v ČSN 33 2130 ed. 3.
Příloha A (informativní) Stanovení polohy transformátoru a rozváděče metodou těžiště A.1 Metoda těžiště
Při navrhování instalace musí být věnována pozornost umístění transformátorů a rozváděčů co nejblíže k zařízení a soustavám s vysokou spotřebou energie, aby se minimalizovaly ztráty v rámci instalace elektrické soustavy.
