Úvod
Zkouška třídy I je určena k simulaci částečných sváděných bleskových proudových impulzů. SPD podrobené zkušebním metodám třídy I jsou obecně doporučeny pro umístění v místech vysoké expozice, jako například vstupy vedení do budov chráněných systémy ochrany proti atmosférickým přepětím.

Úvod
SPD zkoušené podle zkušebních metod tříd II a III se podrobují impulzům s kratší dobou trvání.

3 Termíny, definice a zkratky
3.1.9 jmenovitý výbojový proud pro zkoušku třídy II
(nominal discharge current for class II test)
$I_{n}$
vrcholová hodnota proudu procházejícího přes SPD s tvarem impulzu proudu 8/20

3 Termíny, definice a zkratky
3.1.10 impulzní výbojový proud pro zkoušku třídy I
(impulse discharge current for class I test)
$I_{i m p}$
vrcholová hodnota proudu procházejícího přes SPD se specifikovaným přeneseným nábojem Q a specifikovanou energií W/R za daný čas

3 Termíny, definice a zkratky
3.1.11 nejvyšší trvalé provozní napětí
(maximum continuous operating voltage)
$U_{C}$
nejvyšší efektivní hodnota napětí, které může být trvale přiloženo na SPD v daném módu ochrany

3 Termíny, definice a zkratky
3.1.14 napěťová ochranná hladina
(voltage protection level)
$U_{p}$
nejvyšší napětí očekávané na svorkách SPD v důsledku namáhání impulzy s definovanou napěťovou strmostí a namáhání impulzy výbojového proudu s danou vrcholovou hodnotou a tvarem vlny

3 Termíny, definice a zkratky
3.1.23 napětí naprázdno
(open circuit voltage)
$U_{O C}$
napětí při rozpojeném obvodu generátoru kombinované vlny v místě připojení zkoušené ochrany

5 Klasifikace

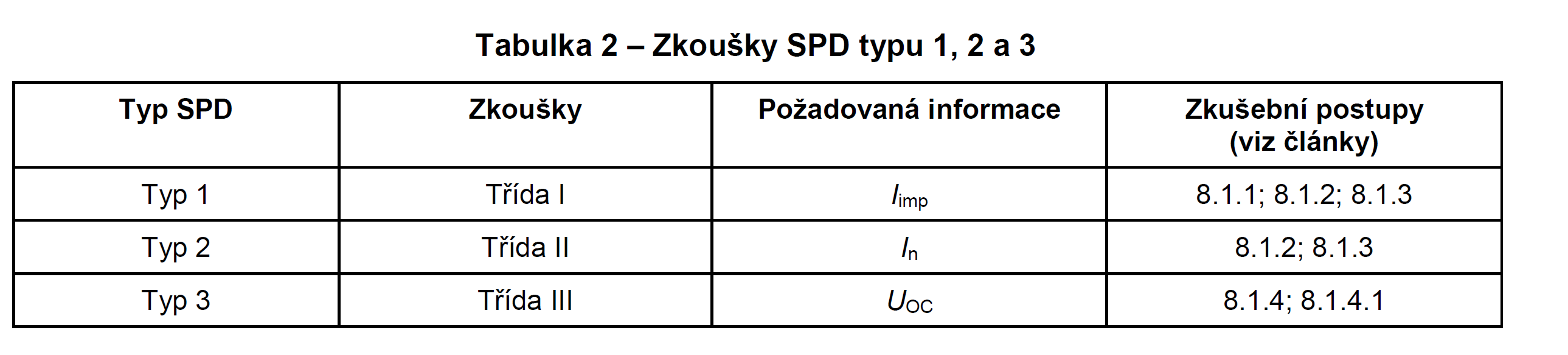

5.3 SPD typu 1, 2 a 3 – Zkoušky třídy I, II a III

7 Požadavky
7.2 Elektrické požadavky
7.2.5 Odpojovače a indikátory stavu
7.2.5.3 Chování při zkratovém proudu
SPD musí selhat bez způsobení nebezpečného stavu nebo vydržet očekávané zkratové proudy napájecí sítě, které mohou nastat při poruše SPD.

Příloha I (informativní)
Předřazená ochrana před zkratem a rázová výdržnost
I.2 Informace o výdržnosti pojistek při jediném impulsu 8/20 a 10/350
Pomocí $I^{2} t$ výpočtu tvaru vlny rázového impulsu proudu v porovnání s tavnou hodnotou pojistky $I^{2} t$ (1 ms), uváděnou výrobci pojistek, je možné získat odhad rázové výdržnosti pojistek pro jeden impuls.

Příloha I (informativní)
Předřazená ochrana před zkratem a rázová výdržnost
I.2 Informace o výdržnosti pojistek při jediném impulsu 8/20 a 10/350
– Pro tvar vlny 10/350:
$I^{2} t = 256, 3 \times I_{c r e s t}$
– Pro tvar vlny 8/20:
$I^{2} t = 14, 01 \times I_{c r e s t}$
