Úvod
(...) dostatečné vzdálenosti (z důvodu elektrické izolace) mezi vnějšími součástmi LPS (jak je definováno v 3.2) a jinými elektrickými vodivými součástmi uvnitř stavby.
3 Termíny a definice 3.3 vnější LPS izolovaný od chráněné stavby; vnější LPS oddálený od chráněné stavby (external LPS isolated from the structure to be protected)
LPS, jehož jímací soustava a svody jsou umístěny tak, aby dráha bleskového proudu nebyla v dotyku s chráněnou stavbou
3 Termíny a definice 3.3 vnější LPS izolovaný od chráněné stavby; vnější LPS oddálený od chráněné stavby (external LPS isolated from the structure to be protected)
POZNÁMKA U izolovaného (oddáleného) hromosvodu bude zabráněno nebezpečným jiskřením mezi LPS a stavbou.
3 Termíny a definice 3.4 vnější LPS neizolovaný od chráněné stavby; vnější LPS neoddálený od chráněné stavby (external LPS not isolated from the structure to be protected)
LPS, jehož jímací soustava a svody jsou umístěny tak, že dráha bleskového proudu může být v dotyku s chráněnou stavbou
3 Termíny a definice 3.28 dostatečná vzdálenost (separation distance)
vzdálenost mezi dvěma částmi, kde nemůže vzniknout nebezpečné jiskření
4 Systém ochrany před bleskem (LPS) 4.1 Třídy LPS
Požadovaná třída LPS musí být vybrána na základě řízení rizika (viz EN 62305-2).
5 Vnější systém ochrany LPS 5.1 Všeobecně 5.1.2 Výběr vnějšího LPS
Izolovaný (oddálený) vnější LPS od chráněné stavby by měl být použit v případě, že tepelné a výbušné účinky v místě úderu nebo ve vodičích, které vedou bleskový proud, mohou způsobit škody na stavbě nebo na jejím obsahu (viz příloha E). Typickými příklady jsou stavby s hořlavou krytinou, stavby s hořlavými stěnami a s prostředím s nebezpečím výbuchu a požáru.
5 Vnější systém ochrany LPS 5.1 Všeobecně 5.1.2 Výběr vnějšího LPS
Izolovaný vnější LPS může být také použit, když vlastnosti obsahu stavby zaručují snížení vyzařovaného elektromagnetického pole způsobeného průchodem bleskového proudu ve svodech.
5 Vnější systém ochrany LPS 5.1.3 Použití náhodných součástí
Náhodné součásti z vodivých materiálů, které zůstanou součástmi v/na stavbě a nebudou změněny (například vzájemně propojená ocelová výztuž, kovové opláštění stavby, atd.) smí být použity jako části LPS.
5 Vnější systém ochrany LPS 5.2 Jímací soustava 5.2.2 Umístění
Přípustné metody pro stanovení umístění jímací soustavy jsou tyto:
– metoda ochranného úhlu;
– metoda valící se koule;
– metoda mřížové soustavy.
5 Vnější systém ochrany LPS 5.2 Jímací soustava 5.2.2 Umístění
Metoda valící se koule je vhodná pro všechny případy.
5 Vnější systém ochrany LPS 5.2 Jímací soustava 5.2.2 Umístění
Metoda ochranného úhlu je vhodná pro jednoduché tvary budov, ale je ohraničena výškou jímací soustavy, která je uvedena v tabulce 2.
5 Vnější systém ochrany LPS 5.2 Jímací soustava 5.2.2 Umístění
Metoda mřížové soustavy je vhodná pro ochranu rovinných ploch.
5 Vnější systém ochrany LPS 5.2 Jímací soustava 5.2.2 Umístění
Metoda valící se koule je vhodná pro všechny případy.
5 Vnější systém ochrany LPS 5.2 Jímací soustava 5.2.2 Umístění
Metoda ochranného úhlu je vhodná pro jednoduché tvary budov, ale je ohraničena výškou jímací soustavy,
která je uvedena v tabulce 2.
5 Vnější systém ochrany LPS 5.2 Jímací soustava 5.2.2 Umístění
Metoda mřížové soustavy je vhodná pro ochranu rovinných ploch.
5 Vnější systém ochrany LPS 5.2 Jímací soustava 5.2.4 Provedení
Provedení jímací soustavy u stavby s neizolovaným (neoddáleným) vnějším LPS může být realizováno následujícími způsoby:
– je-li střecha z lehce hořlavého materiálu, je třeba věnovat péči dodržení vzdálenosti mezi jímací soustavou a materiálem střechy. U doškových střech, kde nejsou ocelové držáky pro uchycení, je dostačující vzdálenost 0,15 m. U jiných hořlavých materiálů je dostačující vzdálenost větší než 0,10 m;
Tomu se musí věnovat pozornost i při méně hořlavých materiálech, jako jsou například dřevěné desky.
5 Vnější systém ochrany LPS 5.2 Jímací soustava 5.2.4 Provedení
Provedení jímací soustavy u stavby s neizolovaným (neoddáleným) vnějším LPS může být realizováno následujícími způsoby:
– lehce hořlavé součásti stavby nesmí být v přímém kontaktu s částmi hromosvodu a nesmí se nacházet přímo pod kovovou krytinou, která může být při úderu blesku propálena (viz 5.2.5).
Tomu se musí věnovat pozornost i při méně hořlavých materiálech, jako jsou například dřevěné desky.
5 Vnější systém ochrany LPS 5.3 Soustava svodů 5.3.1 Všeobecně
Konfigurace svodů a obvodových vodičů ovlivní oddělovací vzdálenost (viz 6.3).
5 Vnější systém ochrany LPS 5.3 Soustava svodů 5.3.2 Umístění izolovaného (oddáleného) LPS
a) Je-li jímací soustava tvořena z jímacích tyčí na oddáleně stojících stožárech (nebo jednom stožáru), které nejsou z kovu nebo vzájemně propojeného armování, je potřebný minimálně jeden svod pro každý stožár.
5 Vnější systém ochrany LPS 5.3 Soustava svodů 5.3.2 Umístění izolovaného (oddáleného) LPS
b) Je-li jímací soustava tvořena ze zavěšených drátů nebo lan (nebo jednoho drátu nebo lana), je nutno pro každou nosnou konstrukci instalovat jeden svod.
5 Vnější systém ochrany LPS 5.3 Soustava svodů 5.3.2 Umístění izolovaného (oddáleného) LPS
c) Tvoří-li jímací soustavu síť vodičů, je nutný minimálně jeden svod na každou konstrukci k uchycení drátu nebo lana.
5 Vnější systém ochrany LPS 5.3 Soustava svodů 5.3.3 Umístění neizolovaného (neoddáleného) LPS
Pro každý neizolovaný (neoddálený) LPS musí být použity v každém případě minimálně dva svody. Měly by být rozmístěny po obvodu chráněné stavby (...)
5 Vnější systém ochrany LPS 5.3 Soustava svodů 5.3.3 Umístění neizolovaného (neoddáleného) LPS
Svody by měly být rozmístěny po obvodu ve stejných rozestupech. Typické hodnoty vzdáleností mezi svody jsou uvedeny v tabulce 4.
5 Vnější systém ochrany LPS 5.3 Soustava svodů 5.3.3 Umístění neizolovaného (neoddáleného) LPS
POZNÁMKA Hodnota vzdálenosti mezi svody je ve vztahu k dostatečné vzdálenosti uvedené v 6.3.
5 Vnější systém ochrany LPS 5.3 Soustava svodů 5.3.4 Provedení
Svody LPS neoddáleného od chráněné stavby smí být instalovány:
– je-li stěna z nehořlavého materiálu, smí se svody umísťovat na stěnu nebo do ní;
5 Vnější systém ochrany LPS 5.3 Soustava svodů 5.3.4 Provedení
Svody LPS neoddáleného od chráněné stavby smí být instalovány:
– je-li stěna z lehce hořlavého materiálu a zvýšení teploty svodů je nebezpečné, musí být svody umístěny tak, aby vzdálenost mezi svody a stěnou byla větší než 0,1 m. Součásti pro uchycení se smí dotýkat stěny.
5 Vnější systém ochrany LPS 5.3 Soustava svodů 5.3.4 Provedení
Není-li možno zajistit dodržení vzdálenosti mezi svodem a hořlavým materiálem, měl by být průřez svodů minimálně 100 mm2.
5 Vnější systém ochrany LPS 5.4 Uzemňovací soustava 5.4.2 Uspořádání uzemnění v obecných podmínkách 5.4.2.1 Uspořádání typu A
Toto uspořádání se skládá z vodorovných nebo svislých zemničů, instalovaných vně chráněné stavby, které jsou spojeny s každým svodem nebo ze základových zemničů, které netvoří uzavřenou smyčku.
5 Vnější systém ochrany LPS 5.4 Uzemňovací soustava 5.4.2 Uspořádání uzemnění v obecných podmínkách 5.4.2.2 Uspořádání typu B
Toto uspořádání sestává buď z obvodového zemniče vně chráněného objektu, který je uložen minimálně 80 % své celkové délky v zemině, nebo ze základového zemniče tvořícího uzavřenou smyčku. Takový zemnič může být také doplněn na mřížový.
5 Vnější systém ochrany LPS 5.5 Součásti 5.5.2 Uchycení
Jímací soustava a svody musí být uchyceny tak pevně, aby elektrodynamickými nebo náhodnými mechanickými silami (například kýváním, sesuvem sněhu, teplotní roztažností atd.) nedošlo ke zlomení nebo uvolnění vodičů (viz příloha D, EN 62305-1:2011).
POZNÁMKA Doporučené vzdálenosti mezi uchycovacími prvky jsou uvedeny v tabulce E.1.
5 Vnější systém ochrany LPS 5.6 Materiály a rozměry
Ochranná opatření budou považována za účinná, pouze když vyhoví požadavkům následujících příslušných norem:
– EN 62305-3 pro ochranu před úrazem živých bytostí a hmotné škodě ve stavbách;
– EN 62305-4 pro ochranu proti poruše elektrických a elektronických systémů.
5 Vnější systém ochrany LPS 5.6 Materiály a rozměry 5.6.2 Rozměry Tabulka 7 – Materiál, tvary a minimální rozměry zemničů
V případě uspořádání základového zemniče typu B musí být zemnič řádně propojen s ocelovou výztuží každých 5 m.
6 Vnitřní systém ochrany před bleskem 6.2 Ekvipotenciální pospojování proti blesku 6.2.2 Ekvipotenciální pospojování proti blesku pro kovové instalace
U velkých budov (typicky s délkou nad 20 m) může být použita
okružní přípojnice pospojování nebo může být instalováno více přípojnic pospojování; předpokládá se přitom vzájemné spojení;
6 Vnitřní systém ochrany před bleskem 6.3 Elektrická izolace vnějšího LPS 6.3.1 Všeobecně
Elektrické izolace mezi jímací soustavou nebo svody na jedné straně a kovovými částmi stavby, kovovými instalacemi a vnitřními systémy na straně druhé (...)
6 Vnitřní systém ochrany před bleskem 6.3 Elektrická izolace vnějšího LPS 6.3.1 Všeobecně
Dostatečnou vzdálenost není nutné dodržet u staveb s kovovovou nebo s železobetonovou konstrukcí s elektricky vzájemně propojeným ocelovým armováním.
6 Vnitřní systém ochrany před bleskem 6.3 Elektrická izolace vnějšího LPS 6.3.1 Všeobecně
Potřebná dostatečná vzdálenost závisí na úbytku napětí na nejkratší dráze mezi místem, ve kterém se dostatečná vzdálenost uvažuje a zemničem nebo nejbližším bodem ekvipotenciálního pospojování.
Příloha A (normativní) Umístění jímací soustavy A.3 Umístění jímací soustavy použitím metody mřížové soustavy
POZNÁMKA 1 Metoda mřížové soustavy je vhodná pro vodorovné a sedlové (se sklonem) střechy bez zakřivení.
Příloha A (normativní) Umístění jímací soustavy A.3 Umístění jímací soustavy použitím metody mřížové soustavy
POZNÁMKA 2 Metoda mřížové soustavy je vhodná pro rovinné boční plochy, které mají být chráněny před bočními údery.
Příloha B (informativní) Odhad pravděpodobnosti škody B.1 Obecně
Pravděpodobnosti uvedené v této příloze jsou platné, jestliže ochranná opatření vyhovují:
– EN 62305-3 pro ochranná opatření na omezení úrazů živých bytostí a pro ochranná zařízení na snížení fyzické škody;
– EN 62305-4 pro ochranná opatření na snížení poruch vnitřních systémů.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.4 Návrh systémů ochrany před bleskem (LPS) E.4.2 Návrh LPS E.4.2.1 Postup plánování
Tam, kde LPS není požadován povolujícím úřadem, pojišťovatelem nebo zákazníkem, by měl projektant ochrany před bleskem na základě metody řízení rizika podle EN 62305-2 určit, zda stavbu provedením LPS chránit či ne.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.4 Návrh systémů ochrany před bleskem (LPS) E.4.2 Návrh LPS E.4.2.3 Elektrické a stavební požadavky E.4.2.3.1 Elektrický projekt
Projektant LPS by měl vybrat vhodný způsob LPS, aby bylo dosaženo účinné konstrukce. Toto je míněno ve vztahu k architektonickým požadavkům stavby, aby bylo stanoveno, zda instalovat izolovaný nebo neizolovaný LPS, nebo kombinaci obou typů ochrany před bleskem.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.4 Návrh systémů ochrany před bleskem (LPS) E.4.2 Návrh LPS E.4.2.3 Elektrické a stavební požadavky E.4.2.3.1 Elektrický projekt
Ocelového skeletu armovaného betonu může být použito jako svodů LPS nebo může být použito jako vodivého stínění ke snížení elektromagnetických polí uvnitř budovy vyvolaného úderem blesku do budovy, když bleskový proud teče izolovaným LPS. Popsaný návrh LPS bude jednodušší, obzvlášť u staveb, v nichž jsou instalována rozsáhlá elektrická a elektronická zařízení.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.4 Návrh systémů ochrany před bleskem (LPS) E.4.3 Stavby ze železobetonu E.4.3.9 Základ jako zemnič
Není-li dovoleno armování svařovat, měly by být instalovány dodatečné vodiče ve sloupech, nebo by spojení měla být realizována pomocí vyzkoušených spojek. Tyto dodatečné vodiče by měly být přivázány k ocelovému armování.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.1 Všeobecně E.5.1.2 Izolovaný (oddálený) LPS
Izolovaný vnější LPS by měl být použit, když by průchod bleskového proudu způsobil ve spojených vnitřních vodivých částech škody na stavbě nebo na jejím vnitřním vybavení.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.1 Všeobecně E.5.1.2 Izolovaný (oddálený) LPS
Izolovaný LPS je provedený buď jímacími tyčemi nebo stožáry, které jsou instalovány vedle chráněné stavby nebo prostřednictvím zavěšených venkovních vodičů mezi stožáry, které dodrží dostatečnou vzdálenost podle 6.3.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.1 Všeobecně E.5.1.2 Izolovaný (oddálený) LPS
Izolovaný LPS by měl být instalován na stavbě s rozsáhlými vzájemně spojenými vodivými částmi, kdy je požadováno, aby bleskový proud netekl přes zdi stavby do uvnitř instalovaných zařízení.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.2 Jímací soustavy E.5.2.2 Umístění
Pro návrh jímací soustavy by měly být použity následující metody, nezávislé nebo v jakékoliv kombinaci, pokud zóny ochrany jednotlivých částí jímací soustavy přesahují a zajišťují, že stavba je úplně chráněna podle 5.2:
– metodou ochranného úhlu;
– metodou valící se koule;
– metodou mřížové soustavy.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.2 Jímací soustavy E.5.2.2 Umístění
Všechny tři metody mohou být použity pro návrh LPS.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.2 Jímací soustavy E.5.2.2 Umístění
metoda ochranného úhlu je vhodná pro jednoduché stavby nebo pro malé části větších staveb. Tato metoda není vhodná pro stavby vyšší, než poloměr valící se koule pro vybranou hladinu ochrany LPS
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.2 Jímací soustavy E.5.2.2 Umístění
metoda valící se koule je vhodná pro všechny tvary staveb
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.2 Jímací soustavy E.5.2.2 Umístění
metoda mřížové soustavy je vhodná pro všeobecné účely, obzvlášť pro ochranu plochých střech
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.2 Jímací soustavy E.5.2.2 Umístění
Metody návrhu jímací soustavy pro LPS použité pro různé části stavby by měly být uvedeny písemně v projektové dokumentaci.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.2 Jímací soustavy E.5.2.4 Instalace E.5.2.4.2 Neizolovaná jímací soustava
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.3 Soustava svodů E.5.3.1 Všeobecně
(...) Z toho vyplývá, že by měly být svody rozmístěny pokud možno rovnoměrně a symetricky po obvodu stavby.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.3 Soustava svodů E.5.3.1 Všeobecně
Odchylky od vzdáleností mezi svody jsou přípustné v toleranci ±20 %, pokud střední vzdálenosti odpovídají tabulce 4.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.3 Soustava svodů E.5.3.1 Všeobecně E.5.3.4.2 Neizolované (neoddálené) svody
Přímá instalace ve vnější omítce není doporučena, protože omítka může být poškozena oteplením. Mimoto může dojít kvůli chemické reakci k zabarvení omítky.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.3 Soustava svodů E.5.3.5 Náhodné součásti
Použití náhodných svodů pro zvýšení celkového počtu paralelních vodičů proudu je doporučeno, aby byl snížen úbytek napětí v soustavě svodů a bylo sníženo elektromagnetické rušení uvnitř stavby.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.3 Soustava svodů E.5.3.5 Náhodné součásti
Ocelové armování v betonových stěnách by mělo být použito jako náhodné součásti LPS (...) Nemůže-li být zaručeno elektrické propojení náhodných svodů, měly by být instalovány obvyklé svody.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.3 Soustava svodů E.5.3.5 Náhodné součásti
Armované pruty stěn nebo betonové sloupy a ocelové skelety mohou být použity jako náhodné svody.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.3 Soustava svodů E.5.3.5 Náhodné součásti
Kovové fasády nebo obložení fasád na stavbě mohou být použity jako náhodné svody dle 5.3.5.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.3 Soustava svodů E.5.3.5 Náhodné součásti
Rozdělení proudů do takových kovových fasád je více rovnoměrné než do armovaných betonových stěn.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.3 Soustava svodů E.5.3.5 Náhodné součásti
Kovové fasády nabízejí maximální elektromagnetické stínění, je-li vzájemně spojena celá plocha.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.4 Uzemňovací soustava E.5.4.2 Typy uspořádání zemničů E.5.4.2.1 Uspořádání typu A
Kde je obvodový zemnič, který spojuje vzájemně svody, v kontaktu s půdou, je stále zemnič klasifikován jako typ A, je-li obvodový zemnič v kontaktu s půdou nejméně 80 % své délky.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.4 Uzemňovací soustava E.5.4.2 Typy uspořádání zemničů E.5.4.2.2 Uspořádání typu B
Tento typ uspořádání sestává nejen z obvodového zemniče mimo stavbu, který je v kontaktu se zemí minimálně 80 % své délky, ale také ze základového zemniče.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.4 Uzemňovací soustava E.5.4.3 Instalace E.5.4.3.1 Všeobecně
Uzemňovací soustava by měla plnit následující úlohy:
– svést bleskový proud do země;
– ekvipotenciální pospojování mezi svody;
– řízení potenciálů v blízkosti vodivých stěn budovy.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.4 Uzemňovací soustava E.5.4.3 Instalace E.5.4.3.1 Všeobecně
Základový zemnič a obvodový zemnič typu B splňují všechny tyto požadavky. Paprskovitý (páskový) zemnič typu A nebo tyčový zemnič nesplňují tyto požadavky s ohledem na ekvipotenciální pospojování a řízení potenciálů.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.4 Uzemňovací soustava E.5.4.3 Instalace E.5.4.3.2 Základový zemnič
Zemniče v půdě by měly být z mědi nebo z nerezové oceli, kde budou spojeny s ocelí v betonu.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.4 Uzemňovací soustava E.5.4.3 Instalace E.5.4.3.2 Základový zemnič
Vodotěsná izolační vrstva, která je uložena často pod základem stavby, aby bylo zabráněno průniku vlhkosti do sklepa, nabízí dobrou elektrickou izolaci. Zemnič by měl být instalován pod základem ve spodním betonu.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.4 Uzemňovací soustava E.5.4.3 Instalace E.5.4.3.2 Základový zemnič
Základový zemnič ve tvaru mřížové soustavy s oky mříže velikosti nejvýše 10 m musí být instalován ve vrstvě čistého betonu na dně stavební jámy.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.4 Uzemňovací soustava E.5.4.3 Instalace E.5.4.3.3 Paprskový a svislý zemnič typu A
Je-li proveden zemnič uspořádání typu A, dosáhne se potřebné vyrovnání potenciálů pro všechny zemniče pomocí vodičů ekvipotenciálního pospojování a přípojnic pospojování.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.4 Uzemňovací soustava E.5.4.3 Instalace E.5.4.3.4 Obvodové zemniče typu B
V prostoru v blízkosti chráněné stavby, kde se často zdržuje větší počet osob, by pro tyto prostory mělo být provedeno další řízení potenciálů. (...) Obvodové zemniče vzdálené od budovy by měly být instalovány hlouběji pod povrchem, tzn. 4 m od stavby v hloubce 1 m, 7 m od stavby v hloubce 1,5 m a 10 m od stavby v hloubce 2 m.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.5 Součásti
Součásti LPS by měly vydržet elektromagnetické působení bleskového proudu a předpokládaná náhodná namáhání, aniž by byly poškozeny.

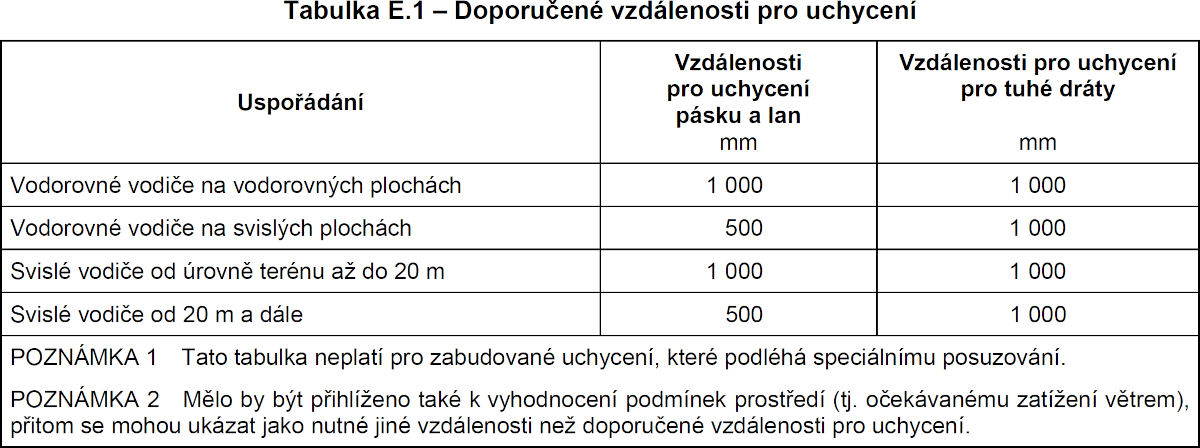

POZNÁMKA Vzdálenosti mezi uchyceními jsou uvedeny v tabulce E.1.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.6 Materiály a rozměry E.5.6.2 Výběr materiálů E.5.6.2.2 Ochrana proti korozi
Hliníkové vodiče by neměly být v přímém kontaktu s vápennými plochami stavby jako je beton a omítka z vápence a nikdy by neměly být použity v zemi.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.6 Materiály a rozměry E.5.6.2 Výběr materiálů E.5.6.2.2 Ochrana proti korozi E.5.6.2.2.1 Kovy v půdě a vzduchu
Uzemňovací soustava z nerezové oceli nebo mědi může být připojena přímo k armování v betonu.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.5 Vnější systém ochrany (hromosvod) E.5.6 Materiály a rozměry E.5.6.2 Výběr materiálů E.5.6.2.2 Ochrana proti korozi E.5.6.2.2.2 Kovy v betonu
Vlivem přírodního potenciálu oceli v betonu by měly být dodatečné zemniče vně betonu z mědi nebo nerezové oceli.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.6 Vnitřní systém ochrany před bleskem E.6.3 Elektrická izolace vnějšího LPS E.6.3.1 Všeobecně
Odpovídající dostatečná vzdálenost určená v 6.3 by měla být dodržena mezi vnějším LPS a všemi vodivými částmi připojenými k ekvipotenciálnímu pospojování stavby.
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.6 Vnitřní systém ochrany před bleskem E.6.3 Elektrická izolace vnějšího LPS E.6.3.1 Všeobecně
Pro stavby s vnějšími povrchy, které nemají žádné vodivé části jako stavby ze dřeva nebo z cihlového zdiva, (...)
Příloha E (informativní) Směrnice pro návrh, provedení, údržbu a revize systémů ochrany před bleskem E.7 Údržba a revize LPS E.7.2 Pořadí revizí E.7.2.2 Kontrola technické dokumentace
Technická dokumentace by měla být přesně zkontrolována na úplnost, shodnost s normou a s instalovaným zařízením.
