I. VŠEOBECNĚ O OCHRANĚ PŘED NEBEZPEČNÝM DOTYKEM Prostory z hlediska nebezpečí úrazu elektrickým proudem 2. Z hlediska velikosti nebezpečí úrazu elektrickým proudem, které může být při provozu elektrických zařízení, člení se prostory takto
– prostory bezpečné
– prostory nebezpečné
– prostory zvlášť nebezpečné

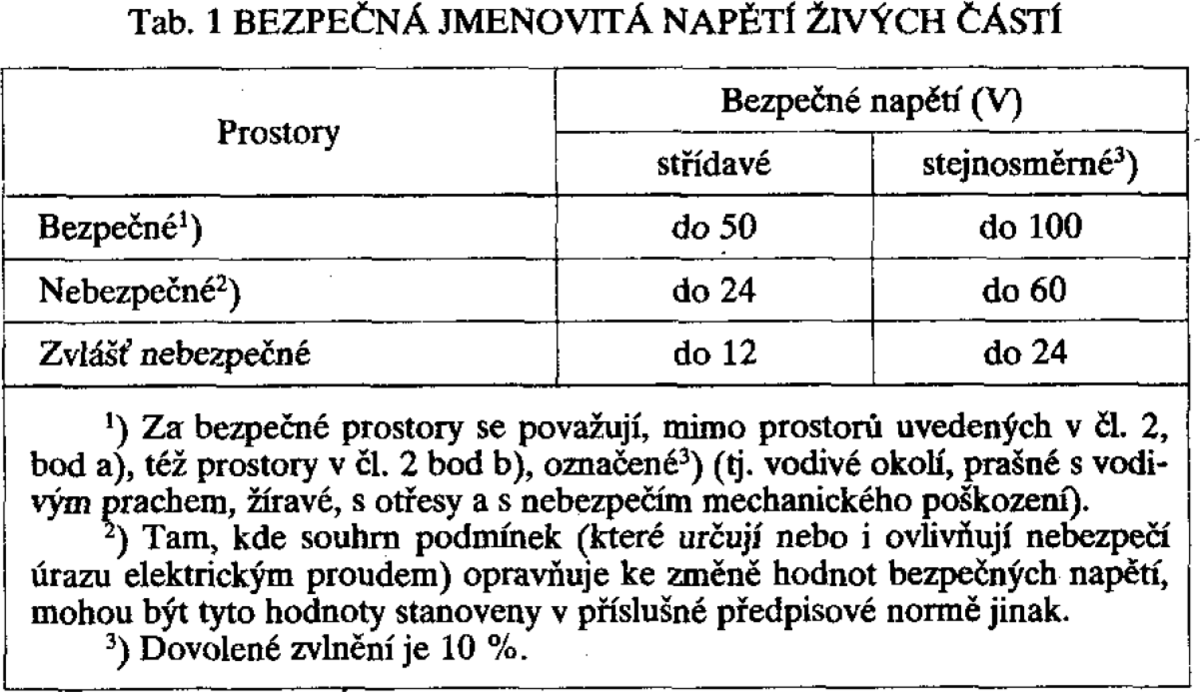

I. VŠEOBECNĚ O OCHRANĚ PŘED NEBEZPEČNÝM DOTYKEM Rozdělení napětí z hlediska nebezpečného dotyku
III. PODSTATA, PROVEDENÍ A PODMÍNKY OCHRANY PŘED NEBEZPEČNÝM DOTYKEM ŽIVÝCH ČÁSTÍ
A. STUPNĚ OCHRANY NEŽIVÝCH ČÁSTÍ 41. S ohledem na možnost nebezpečí úrazu v prostorách s elektrickým zařízením, uvedeným v čl. 2, rozlišuje tato norma dva stupně ochrany:
ochranu základní
ochranu zvýšenou.
III. PODSTATA, PROVEDENÍ A PODMÍNKY OCHRANY PŘED NEBEZPEČNÝM DOTYKEM ŽIVÝCH ČÁSTÍ
A. STUPNĚ OCHRANY NEŽIVÝCH ČÁSTÍ 41. b) Zvýšená ochrana je rozšíření ochrany základní o některý další druh podle čl. 121, tab. 11 a čl. 122 tab. 12, kterým se zlepšuje účinek základní ochrany.
III. PODSTATA, PROVEDENÍ A PODMÍNKY OCHRANY PŘED NEBEZPEČNÝM DOTYKEM ŽIVÝCH ČÁSTÍ
C. ZPŮSOBY OCHRAN NEŽIVÝCH ČÁSTÍ U ZAŘÍZENÍ DO 1000 V Ochrana nulováním. Ochrana v sítích TN 72. Všeobecně
c) Připojení spotřebičů zásuvkami při ochraně nulováním musí být podle obr. 5.
III. PODSTATA, PROVEDENÍ A PODMÍNKY OCHRANY PŘED NEBEZPEČNÝM DOTYKEM ŽIVÝCH ČÁSTÍ
C. ZPŮSOBY OCHRAN NEŽIVÝCH ČÁSTÍ U ZAŘÍZENÍ DO 1000 V Ochrana pospojováním 91. Podstata ochrany pospojováním spočívá v tom, že se vzájemně pospojují všechny neživé části zařízení, které se mají chránit, a mimo to se vodivě spojí se všemi kovovými vodivými částmi okolí, které lze při dotyku přklenout, např. kovové části budov, kovová potrubí, vodivé stanoviště, apod.
III. PODSTATA, PROVEDENÍ A PODMÍNKY OCHRANY PŘED NEBEZPEČNÝM DOTYKEM ŽIVÝCH ČÁSTÍ
C. ZPŮSOBY OCHRAN NEŽIVÝCH ČÁSTÍ U ZAŘÍZENÍ DO 1000 V Ochrana bezpečným napětím 95. Podstata ochrany bezpečným napětím spočívá v zabránění možnosti vzniku nedovoleného dotykového napětí na neživých částech použitím bezpečného napětí u živých částí zařízení.
IV. PRACOVNÍ UZEMNĚNÍ A OCHRANA PŘED DOTYKEM
A. PRACOVNÍ UZEMNĚNÍ U ZAŘÍZENÍ DO 1000 V 131. Pracovní uzemnění u zařízení do 1000 V se zřizuje:
– na ustálení napětí soustavy proti zemi
– na ochranu před vyšším napětím z cizího obvodu
– na ochranu před atmosférickým přepětím a
– pro správnou činnost různých zařízení, např. sdělovacích, zdravotnických, a jiných.
IV. PRACOVNÍ UZEMNĚNÍ A OCHRANA PŘED DOTYKEM
A. PRACOVNÍ UZEMNĚNÍ U ZAŘÍZENÍ DO 1000 V 131. Pracovní uzemnění u zařízení do 1000 V se
PŘÍLOHA 19
NÁZVOSLOVÍ Názvy rozvodných soustav
Síť TN-C-S je síť TN, v jejíž první části plní ochranný vodič současně funkci středního vodiče a v jejíž druhé části je ochranný a střední vodič veden samostatně.
PŘÍLOHA 19
NÁZVOSLOVÍ Názvy uzemnění
Pracovní uzemnění — přímé uzemnění některé části proudového obvodu (např. uzlu zdroje, středním vodičem v síti) nebo nepřímé uzemnění přes svodiče přepětí v libovolném místě sítě, které se zřizuje z důvodů bezpečnosti provozu rozvodné soustavy.
Je to např. spojení uzlu proudové soustavy se zemí na ustálení napětí nebo pro jištění před vyšším napětím, uzemnění u zařízení pro zhášení zemního spojení, uzemnění ochran před přepětím, měřících transformátorů pro měření napětí vodičů proti zemi nebo nulového bodu (uzlu) proti zemi.
PŘÍLOHA 19
NÁZVOSLOVÍ Druhy izolací
Izolace doplňková — izolace, které se dosáhne izolováním okolí (izolační stanoviště obsluhy, izolační podlaha, izolační koberec, apod.) nebo užitím ochranných (izolačních) pomůcek nebo nářadí (dielektrické rukavice, galoše, zástěry, přilby, vypínací tyče, izolační kleště, apod.)
